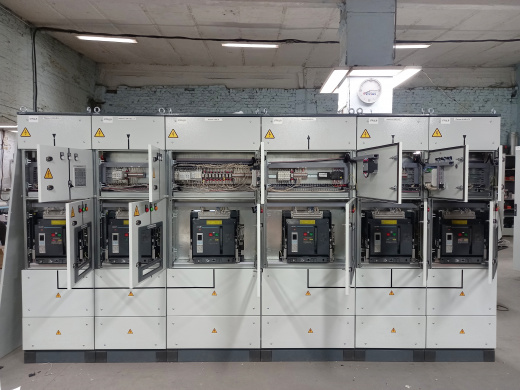

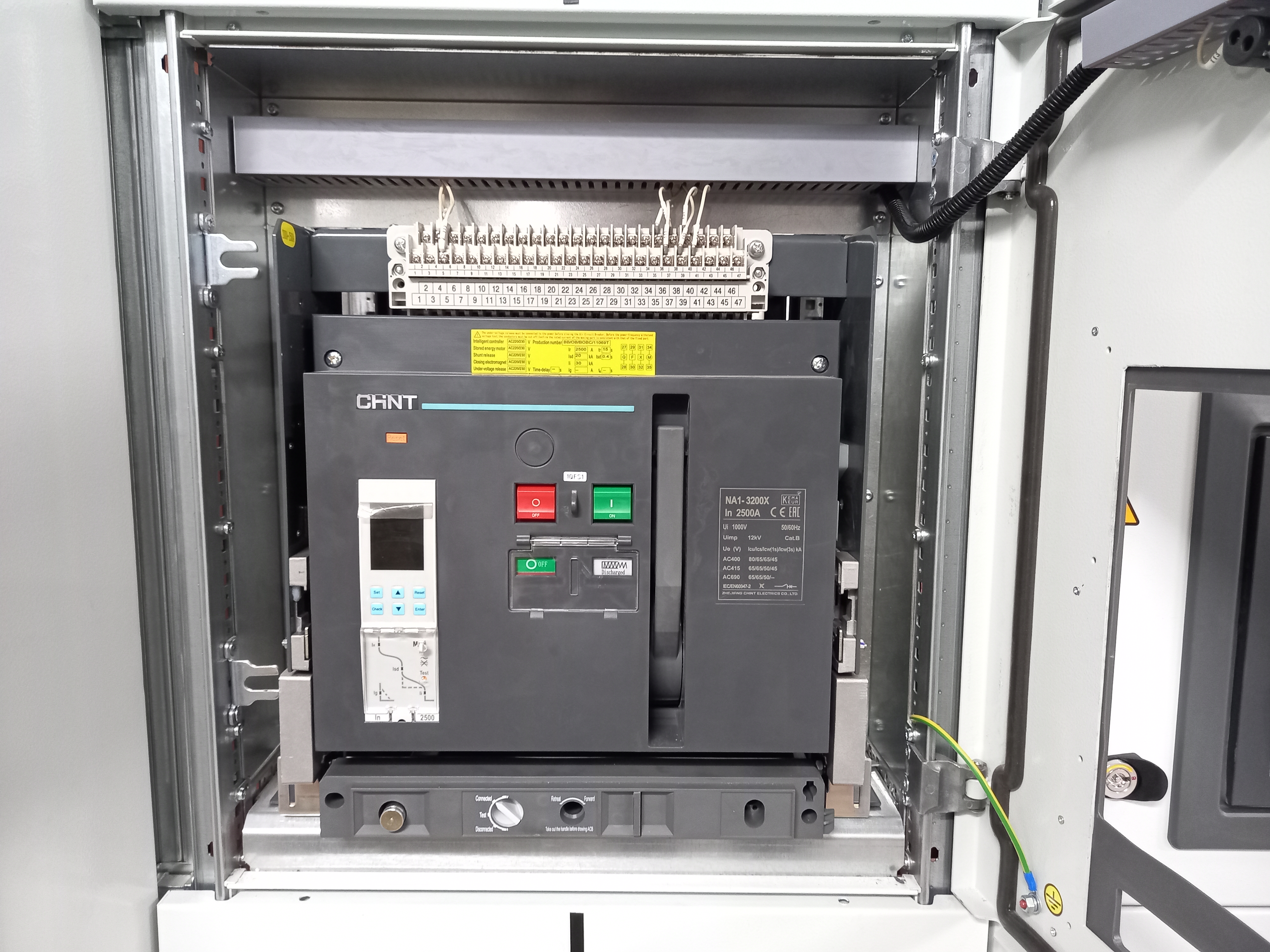

Панели ГРЩ устанавливаются в трансформаторных подстанциях промышленных предприятий, жилых и общественных зданий
Предназначение главного распределительного щита заключается в приеме и распределении электроэнергии между групповыми потребителями. Кроме того, ГРЩ обеспечивает защиту от перегрузок и коротких замыканий, используется для нечастых оперативных коммутаций электрических цепей. Применяется преимущественно на жилых объектах, а также на объектах торговли и производства в Нижнем Новгороде. Электроэнергия в щит подается, как правило, с ближайшей понижающей трансформаторной подстанции.
ГРЩ состоит из нескольких панелей одностороннего или двухстороннего обслуживания.
По назначению панели ГРЩ изготавливаются следующих видов:
- Вводные;
- Секционные;
- Линейные;
- С автоматикой переключения на резервное питание;
- С конденсаторными установками.
ГРЩ-X1/X2-X3X4-X5-X6 (X7)
|
ГРЩ – Главный распределительный щит |
|
|
Индекс/Значение |
Описание |
|
X1 – Номинальный ток, А |
1000 |
|
1600 |
|
|
2500 |
|
|
3200 |
|
|
4000 |
|
|
X2 – Электродинамическая стойкость сборных шин, кА |
|
|
X3 – Схема АВР |
|
|
0 |
Без АВР |
|
21 |
2 входа, 1 выход |
|
22 |
2 входа, 2 выхода |
|
32 |
3 входа, 2 выхода |
|
X4 – Исполнение схемы АВР |
|
|
Р |
Релейная схема |
|
К |
Схема на контроллере |
|
X5 – Форма секционирования (по ГОСТ Р513321.1-2007) |
|
|
1 |
Не имеет внутреннего разделения; все входные и выходные клеммы закрыты оперативными панелями |
|
2a |
Функциональные блоки отделены от силовых шин; клеммы для отходящих линий и силовые шины не разделены |
|
2b |
Функциональные блоки и клеммы отделены от силовых шин |
|
3a |
Функциональные блоки разделены между собой и отделены от силовых шин; клеммы для отходящих линий и силовые шины не разделены |
|
3b |
Функциональные блоки разделены между собой и отделены от силовых шин; клеммы для отходящих линий отделены от силовых шин, но не разделены между собой |
|
4a |
Клеммы для отходящих линий находятся в одном отсеке с функциональным блоком |
|
4b |
Клеммы для отходящих линий расположены в отдельных закрытых отсеках |
|
X6 – Степень защиты (IP) по ГОСТ 14254-96 (МЭК529-89) |
|
|
X7 – Количество панелей в составе ГРЩ |
|
По желанию заказчика производство электрощитов может осуществляться не только по типовым, но и по индивидуальным схемам.
Для удобства заказчиков наши щиты могут по заказу комплектоваться системой дистанционного мониторинга и диспетчеризации энергопотребления от различных производителей, которая осуществляет:
Оптимизацию потребления электроэнергии, повышение энергоэффективности
- Сбор и обработка информации со всех счётчиков электроэнергии, для каждого типа цепи и потребителя
- Автоматизация, планирование и управление нагрузкой на сеть для оптимизации энергопотребления
-
В случае отключения электропитания система немедленно информирует пользователя об этом
- Возможность лёгкого и быстрого изменения конфигурации электрооборудования
- Возможность учета электроэнергии на любом уровне – от больших секторов или секций до каждого отдельного фидера
