Вводно-распределительное устройство (ВРУ) рассчитано на прием электроэнергии (напряжение 380/220 В) трехфазного переменного тока частотой 50 Гц. Помимо приема ВРУ осуществляет учет и распределение энергии.
Устройство предназначено, чтобы защищать линии электропередачи от возможных перегрузок и коротких замыканий. Оборудование предназначено для монтажа внутри жилых, общественных и промышленных помещений в Нижнем Новгороде. При помощи вводно-распределительного устройства осуществляется управление осветительной нагрузкой.

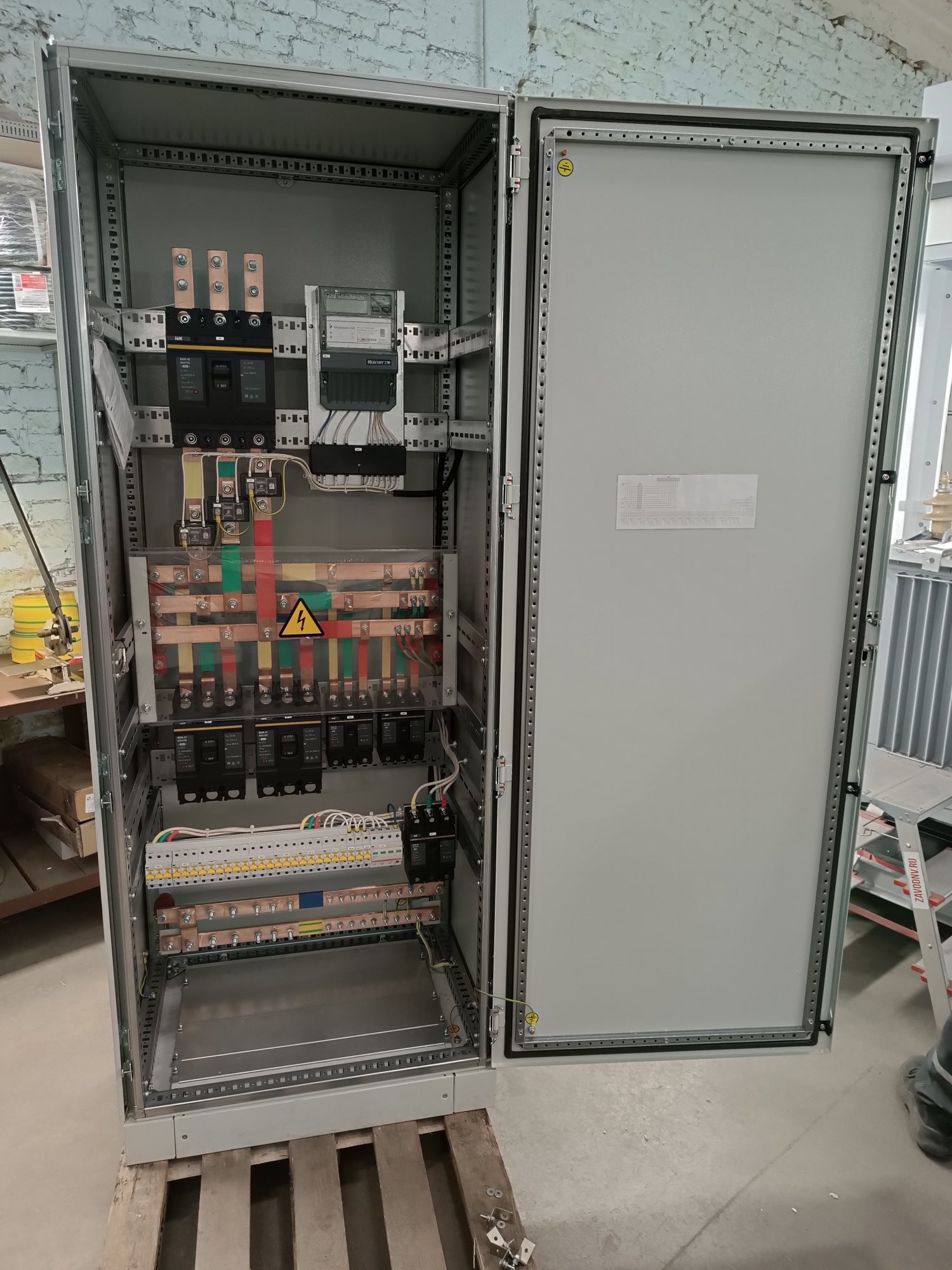

Вводно-распределительное устройство представляет собой панель одностороннего обслуживания (шкафного типа). Вводное устройство ВРУ может быть оформлено для напольного или навесного монтажа в зависимости от условий здания.
ВРУ оснащены необходимой защитой – детали покрывают лицевые панели. Когда дверь шкафа открыта, комплектующие элементы защищены, прямой доступ к ним не возможен. Производитель осуществляет поставку устройств, готовых к монтажу и эксплуатации, необходимая аппаратура встроена, внутренние соединения установлены. Для надежной защиты оборудования есть механическая блокировка, которая срабатывает для автоматических выключателей.
Технические характеристики
| Наименование параметра | Значение параметра |
|---|---|
| Номинальное напряжение на вводе ВРУ, В | ~380 / 220 |
| Номинальные токи ВРУ, А | 25-630 |
| Номинальные токи вводных автоматов, А | 25-630 |
| Номинальные токи защитных автоматов распределительных цепей, А | 6-25 |
| Номинальные токи защитных автоматов распределительных цепей в модульном исполнении, А | 160; 200; 250 |
| Номинальные отключающие дифференциальные токи устройств защитного отключения в цепи распределения, мА | 30; 100; 300 |
| Номинальный кратковременный ток короткого замыкания для вводной панели и сборных шин ВРУ, кА | <10 |
